Gebrauchter Wertschutzraum Garny T20 KB nach RAL-RG

• Abmessungen HxBxT: ca. 2500 x 4700 x 3300 mm
• Gewicht: ca. 39 Tonnen
• Paneelstärke: 150 mm
• Wertschutzraumtür: mit Verblendung aus Edelstahl

• Verschluss Tür: neues Verschlusssystem nach Kundenwunsch
• Sicherheitsstufe: T20 KB nach RAL-RG
• Preis: nach Anfrage / der Wertschutzraum wird optisch und technisch aufgearbeitet!

VERKAUFT! Gebrauchter Wertschutzraum Lips Vago Grad 8 / VIII nach EN 1143-1

• Baujahr: 2004
• Abmessungen HxBxT: ca. 2400 x 2500 x 1320 mm
• Gewicht: ca. 8 Tonnen
• Wertschutzraumtür Gewicht: 1400 kg
• Verschluss Tür: neues Verschlusssystem nach Kundenwunsch
• Sicherheitsstufe: Klasse 8 / VIII nach EN 1143-1
• Preis: nach Anfrage / der Wertschutzraum wird optisch und technisch aufgearbeitet!

Referenzprojekte Wertschutzraumbau

Wertschutzraum Klasse 1 / I zertifiziert nach EN 1143-1 in Leichtbauweise

Wandstärke der Modulpaneele: 27 mm
Aussenmaße in mm (HxBxT):   2700 x 5000 x 8000
Innenmaße in mm (HxBxT):      2646 x 4946 x 7946
Deckenträger:                          2 Stück
Gesamtgewicht:                      16,7 Tonnen

BTM Wertschutzraum Klasse 3 / III zertifiziert nach EN 1143-1

Wandstärke der Modulpaneele: 70 mm
Aussenmaße in mm (HxBxT):   4400 x 7500 x 6600
Innenmaße in mm (HxBxT):      4260 x 7360 x 6460
Deckenträger:                          2 Stück
Gesamtgewicht:                      49,3 Tonnen

BTM Wertschutzraum Klasse 3 / III nach EN 1143-1 - Segmentbauweise

Die horizontale Segmentbauweise ist ab einer Höhe von 4 Meter und einer Spannweite von mehr als 3 Meter geeignet.

Wandstärke der Modulpaneele: 250 mm
Aussenmaße in mm (HxBxT):   5640 x 3950 x 9640
Innenmaße in mm (HxBxT):      5500 x 3810 x 9500
Modulanzahl:                           97 Stück
Gesamtgewicht:                       51 Tonnen

Wertschutzraum Klasse 11 / XI KB zertifiziert nach EN 1143-1 - Abbau und Wiederaufbau

Wandstärke der Modulpaneele: 250 mm
Aussenmaße in mm (HxBxT):   3300 x 4500 x 8000
Innenmaße in mm (HxBxT):      2800 x 4000 x 7500
Deckenträger:                          2 Stück
Gesamtgewicht:                       104 Tonnen
Gewicht Tür (anteilig):               2,4 Tonnen
Bauseits:                                 Wanne für ebenen Zugang vorbereitet

Wertschutzraum Klasse 13 / XIII KB zertifiziert nach EN 1143-1 - Goldlager -

Wandstärke der Modulpaneele: 415 mm (Stahlblechmantel gefüllt mit Spezialbeton)
Aussenmaße in mm (HxBxT):   3280 x 4300 x 3634
Innenmaße in mm (HxBxT):      2450 x 3470 x 2804
Gesamtgewicht inkl. Tür:          ca. 81 Tonnen
Wertschutzraumtür:                 ca. 3 Tonnen

Wir planen und bauen auch Ihren Wertschutzraum! Kontaktieren Sie uns:
Telefon +49 561 9884990

Modularer Tresorraum inklusive Tresorraumtür der Klasse 7 / VII nach EN 1143-1, ECB-S zertifiziert sowie Tagesgittertür - verkauft!

Sicherheit

Zertifizierung Einbruchschutz
Widerstandsgrad 7 / VII nach EN 1143-1, ECB-S zertifiziert
Widerstandwert: 600 RU (Resistance Units)

Versicherungssummen
ohne Einbruchmeldeanlage (EMA):  500.000 Euro
mit Einbruchmeldeanlage (EMA):  1.000.000 Euro

Ausstattung

• Baujahr: 2010
• Fläche gesamt: ca. 220 m² (Boden + Decke + 4 Seitenwände)
• Gewicht pro m² der Elementfläche: 360 kg (nicht zu verwechseln mit der Bodenbelastung pro m²)
• Gewicht Wertschutzraumtür: 1.500 kg
• Gewicht Stahlträger: ca. 1.250 kg
• Gesamtgewicht inklusive Tür und Stahlträger: ca. 81.950 kg
• inklusive Tagesgittertür, Stahl

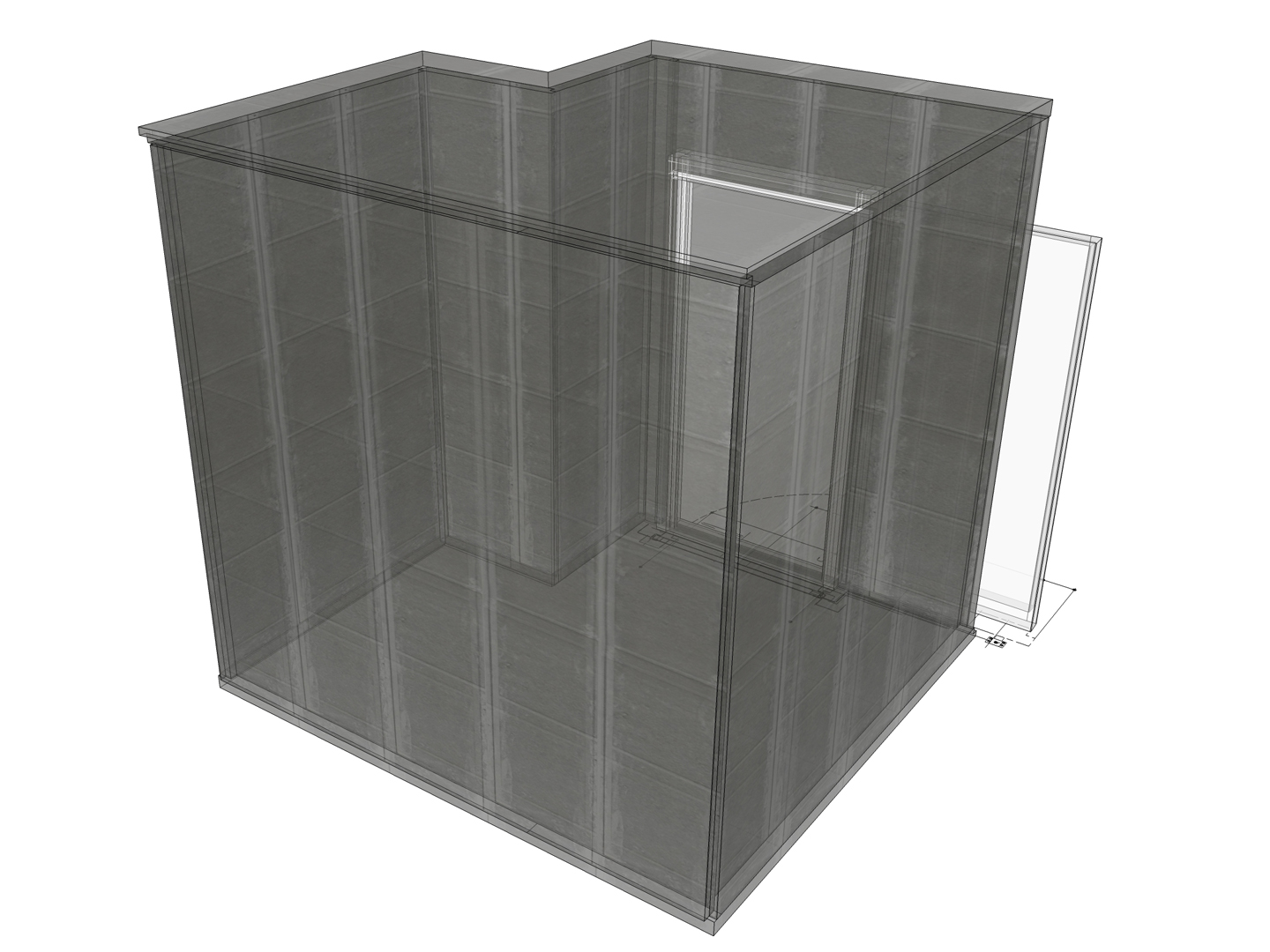

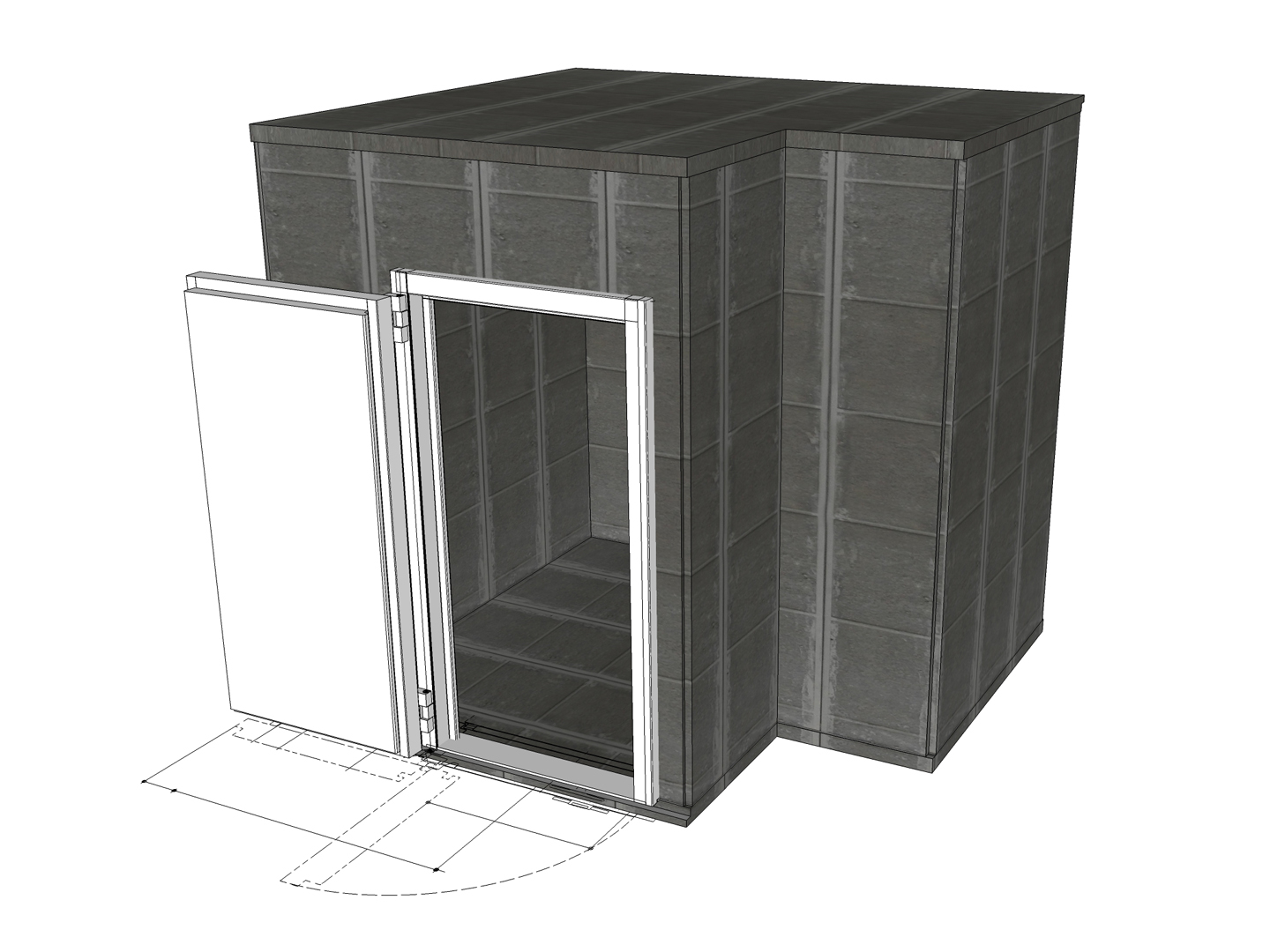

Raumabmessungen für gebrauchten Modulraum Grad 7

Wertschutzraumlösungen für höchste Sicherheitsanforderungen

ANGEBOT NEU: Gebrauchter Wertschutzraum Garny T20 KB

Clavis Deutschland ist spezialisiert auf die Planung, Konstruktion, Lieferung und der baulichen Ausführung / Montage von Wertschutzraum, Waffenraum, Tresorraum und Panzerraum in modularer Bauweise oder massiver Bauweise. Vom Projektmanagement bis zum fertigen Wertschutzraum haben Sie mit Clavis einen kompetenten Ansprechpartner in punkto Sicherheitstechnik. Clavis entwickelt Wertschutzlösungen für alle Sicherheitsanforderungen und Projektgrößen.

Geprüfte und zertifizierte Qualität Made in Germany

Clavis bietet Ihnen nach EN 1143-1 VdS und ECB-S geprüfte und zertifizierte Wertschutzräume in den Widerstandsgraden N/0 bis 13 KB EX. Die Konstruktion der Wertschutzräume besteht aus mehrschichtigen Wänden oder Platten / Paneele zum Schutz gegen mechanisch oder thermisch wirkende Angriffswerkzeuge, je nach Kundenanforderung mit Kernbohrschutz (KB) und mit Explosionsschutz (EX). Der Schutz gegen Sprengstoff, Feuer und Einbruch kann für höchste Sicherheitsanforderungen kombiniert werden.

Detaillierte Informationen
Prospekt Tesorräume / Wertschutzräume in Modulbauweise (PDF)
Brochure Strongroom in modular construction (English, PDF)
Prospekt Tesorräume / Wertschutzräume in Massivbauweise (PDF)
Prospekt Waffenraum Klasse 1 und 3 nach EN 1143-1 (PDF)
Produktinformation Ventilationen für Wertschutzraumwände (PDF)
Referenzprojekte modularer Wertschutzraumbau

Clavis bietet Wertschutzraumbau für folgende Einsatzgebiete:

• in Banken und Sparkassen zur Unterbringung der Kundenmietfachanlagen oder zur Sicherung der bankeigenen Bargeldbestände
• zur Lagerung von Betäubungsmittel nach BtMG
• zur Lagerung von Edelmetallen und Valoren
• als Waffenkammer / Waffenraum zur Lagerung von Waffen und Munition nach § 36 des Waffengesetzes
• zur Ertüchtigung eines Raumes im Bestandsbauwerk nach EN 1143-1 von Grad 1 bis Grad 13 KB

Clavis bietet Beratung und Konzeptionierung für alle weiteren sicherheitstechnisch relevante Themen:

• Überwachung des Wertschutzraums
  Planung und Errichtung eines umlaufenden Kontrollgangs, um dem Betreiber ein Ausspiegeln oder Ausleuchten des Wertschutzraums zu ermöglichen
• Herstellung einer Schnittstelle vom Tresorschloss zur Alarmanlage (EMA)
• Konzeptionierung und Ausstattung des Wertschutzraums mit speziellen Ventilationsbündeln zur Belüftung, um die klimatischen Bedingungen im Innern des Wertschutzraums zu gewährleisten.
• Die Wertschutzraumtür bildet den Abschluss des Wertschutzraums. Sie ist gleichwertig oder höherwertig im Widerstandsgrad zur dimensionieren und lässt sich mit allen Verschlusssystemen (Hochsicherheitsschlösser nach EN 1300) ausstatten.

Weitere Angebote und Informationen finden Sie auch auf unserer Website www.tresorraum.net.

Clavis Deutschland ist Ihr Partner bei der Beratung, Planung, Durchführung und Auditierung von Wertschutzräumen in massiver Bauweise.

Im Gegensatz zu einem modularen Tresorraum aus industriell hergestellten modularen Wandelementen wird der massive Tresorraum in Arbeitsteilung gebaut. Die Wandungen werden mit einer in die Wandschalung eingebrachten Sicherheitsarmierung (Armierungsmodule) in Beton vergossen.

Dabei übernimmt Clavis die komplette Projektleitung des Bauvorhabens "Wertschutzraum in Massivbauweise" und ist verantwortlich sowohl für Planung, Bauabläufe, Herstellung und Lieferung der Sicherheitsarmierung in Form von fertigen Systemkörben nebst Verlegeplan als auch für die Richtlinien zur Herstellung, Verarbeitung und Nachbehandlung des Betons. Der Rohbauunternehmer vor Ort verlegt die Sicherheitsarmierung zeitgleich mit der bauseitigen statischen Armierung, vergießt die Wandschalung mit Beton und hat dann die geforderte Qualität nachzuweisen.

Referenzprojekt

Wertschutzraum Massivbauweise mit Wertschutzraumtür in Klasse 13 KB nach EN 1143-1 (2023)
Aussenmaße (HxBxT): 4.500 x 12.000 x 6.000 mm
Wandstärke: 1.000 mm
Wertschutzraumtür: ca. 4.400 kg / Verguss massiv

Sicherheit und Ausrüstung

• Wertschutzräume in massiver Ausführung gibt es in den Widerstandsgraden 5 / V bis 13 / XIII KB EX zertifiziert nach EN 1143-1 (KB = Kernbohrgerät, zertifizierte Zusatzprüfung mit Kernbohrgeräten).
• Beton-Wandstärke von 400 mm bis 1000 mm Armierungsmodul sind lieferbar als "N" mit 100 mm Stärke, "X" mit 260 mm Stärke und als "X-KB" in 260 mm Stärke.
• Clavis Sicherheitsarmierungsmodule sind in den Maßen H/B bis max. 3000 mm / 2000 mm + 600 / mind. 400 mm erhältlich.
• Der massive Wertschutzraum ist zur Belüftung mit speziellen zertifizierten Ventilationsbündeln ausrüstbar, um die Aufrechterhaltung des Klimas im Inneren zu gewährleisten. Clavis kann Ventilationsschächte für einen horizontalen und vertikalen Einbau und für einen Deckeneinbau liefern. Zur Kabeleinführung werden auf Wunsch Leerrohre geliefert.

Detaillierte Informationen
Prospekt Tresorraum / Wertschutzraum in Massivbauweise (PDF)

Unsere Dokumentation über Verlege- und Ausführarbeiten beim Bau eines Wertschutzraumes in Massivbauweise kann auf Anfrage von Bauplanern und Architekten (gegen Nachweis) als PDF übersandt werden, E-Mail: Diese E-Mail-Adresse ist vor Spambots geschützt! Zur Anzeige muss JavaScript eingeschaltet sein! / Telefon: 0561-988499-0

Clavis Deutschland ist Spezialist für die Planung, Lieferung und Montage von Wertschutzräumen in Modulbauweise - auch Raum-in-Raum-System oder Komponenten-Tresorraum (KT) genannt.

Unsere Erstkunden für Wertschutzräume haben eigene Vorstellungen, die sie in das Projekt "Tresorraumbau" einfließen lassen wollen. Wir führen unsere Kunden sicher durch den Planungsprozess, der sich über Monate hinstrecken kann. Wir führen Gewerke zusammen, zeigen auf, was technisch und baulich alles möglich ist und stellen eine zertifizierungskonforme Ausführung des Wertschutzraums sicher.

Eine Auswahl an Referenzprojekten für Wertschutzraum in Modulbauweise von CLAVIS sehen Sie in der Galerie.

Abb.: Aufbau modularer Tresorraum mit Tresorraumtür

Die Wandungen für einen Wertschutzraum in modularer Trockenbauweise bestehen aus vorgefertigten Sicherheitswandelementen, die vor Ort zu einer selbstständigen Konstruktion zusammengefügt werden (Raum-in-Raum System). Aufgrund dieser selbsttragenden Konstruktion können die Wertschutzräume im Deckenbereich nicht mit einer zusätzlichen Verkehrslast beansprucht werden.
Die Verbindung der komplexen Konstruktion erfolgt durch Verschrauben (Herstellung einer wieder zu lösenden Verbindung) oder durch Verschweißen (Herstellung einer dauerhaften Verbindung) am Montageort. Ein zertifizierter und geprüfter Wertschutzraum nach EN 1143-1 besteht immer aus Wänden, Boden und Decke (6-wandig).

Wertschutzräume in modularer Bauweise sind lieferbar in den Widerstandsgraden 1 / I bis 13 / XIII KB EX, VdS und ECB-S geprüft und zertifiziert nach EN 1143-1.

Clavis Deutschland GmbH ist ein zertifizierter Stahlbau- und Schweißfachbetrieb nach DIN EN 1090. Die Herstellung und Montage von Wertschutzräumen werden von unserem Fachbetrieb nach dieser Norm ausgeführt.

Die europäische DIN EN 1090 regelt den Konformitätsnachweis, die werkseigene Produktionskontrolle, die Herstellerzertifizierung und die CE-Kennzeichnung für tragende Stahl- und Aluminiumbauteile, die als Bauprodukte in Verkehr gebracht werden - Vorraussetzung für das Bauen im bauaufsichtlichen Bereich.

Vorteile von modular aufgebauten Tresorraumsystemen

• Ein Modultresorraum nach EN 1143-1 ist kompakt und relativ leicht in der Bauart - bei gleichem Widerstandsgrad gegenüber der Massivbauweise. Er wird in Trockenbauweise montiert.
• Durch eine geringere Wandstärke bei den Tresorraummodulen erhöht sich der Nutzinhalt. Beispiel: 400 mm Wandstärke in massiver Bauweise reduziert sich - bei gleichem Widerstandsgrad - auf 70 mm Wandstärke im modularen System.
• Ein modulares Tresorraumsystem kann nachträglich in Bestandsflächen integriert werden. Die Baustatik und die Deckentraglast ist im Vorfeld bauseits zu klären.
• Das Raum-in-Raum-System ist wertbeständig. Es kann bei Standortwechsel oder Umzug demontiert und an einem anderen Ort wieder aufgebaut werden.
• Durch den Wegfall der Trockenzeiten des Betons ergibt sich für die Errichtung des Wertschutzraums in Modulbauweise eine kürzere Bauzeit. In der Regel ist die Fertigstellung innerhalb von 3 bis 4 Wochen ab Fertigstellung der Module im Werk möglich.

Den Abschluss des Wertschutzraums bildet die widerstandskonforme Wertschutzraumtür.

Detaillierte Informationen
Prospekt Tresorraum / Wertschutzraum in Modulbauweise (PDF)
Brochure Strongroom in modular construction (English, PDF)

Weitere Informationen zu modularen Wertschutzräumen in allen Sicherheitsstufen / Widerstandsgraden von 1 / I bis 13 / XIII KB EX erhalten Sie auch auf unserer Website unter www.tresorraum.net.
