Referenzprojekte Wertschutzraumbau

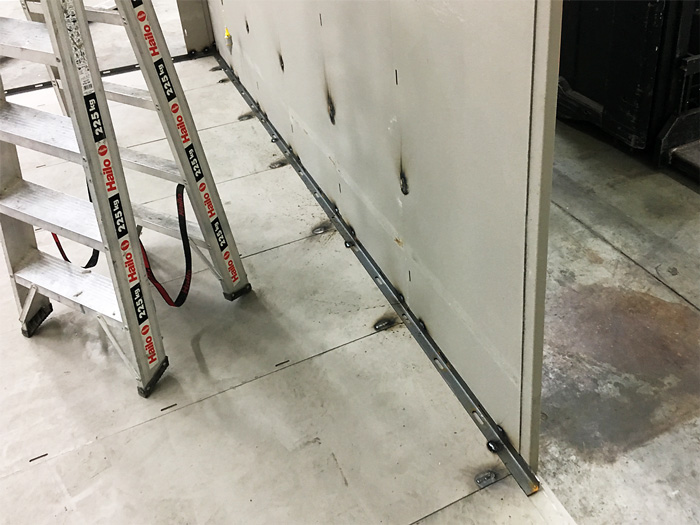

Wertschutzraum Klasse 1 / I zertifiziert nach EN 1143-1 in Leichtbauweise

Wandstärke der Modulpaneele: 27 mm
Aussenmaße in mm (HxBxT):   2700 x 5000 x 8000
Innenmaße in mm (HxBxT):      2646 x 4946 x 7946
Deckenträger:                          2 Stück
Gesamtgewicht:                      16,7 Tonnen

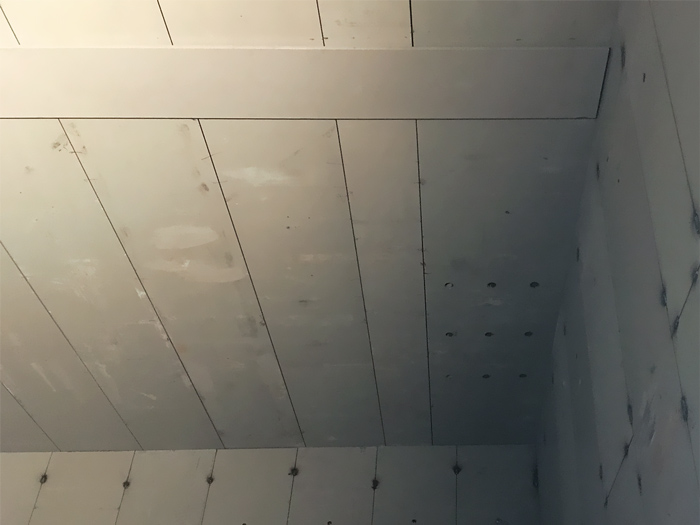

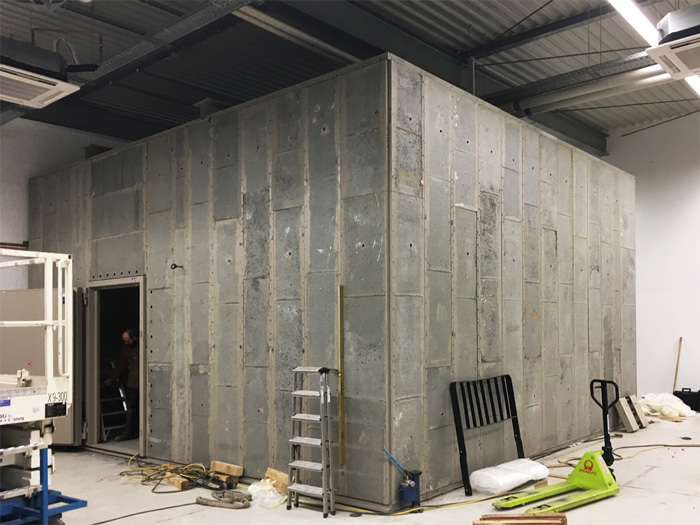

BTM Wertschutzraum Klasse 3 / III zertifiziert nach EN 1143-1

Wandstärke der Modulpaneele: 70 mm
Aussenmaße in mm (HxBxT):   4400 x 7500 x 6600
Innenmaße in mm (HxBxT):      4260 x 7360 x 6460
Deckenträger:                          2 Stück
Gesamtgewicht:                      49,3 Tonnen

BTM Wertschutzraum Klasse 3 / III nach EN 1143-1 - Segmentbauweise

Die horizontale Segmentbauweise ist ab einer Höhe von 4 Meter und einer Spannweite von mehr als 3 Meter geeignet.

Wandstärke der Modulpaneele: 250 mm
Aussenmaße in mm (HxBxT):   5640 x 3950 x 9640
Innenmaße in mm (HxBxT):      5500 x 3810 x 9500
Modulanzahl:                           97 Stück
Gesamtgewicht:                       51 Tonnen

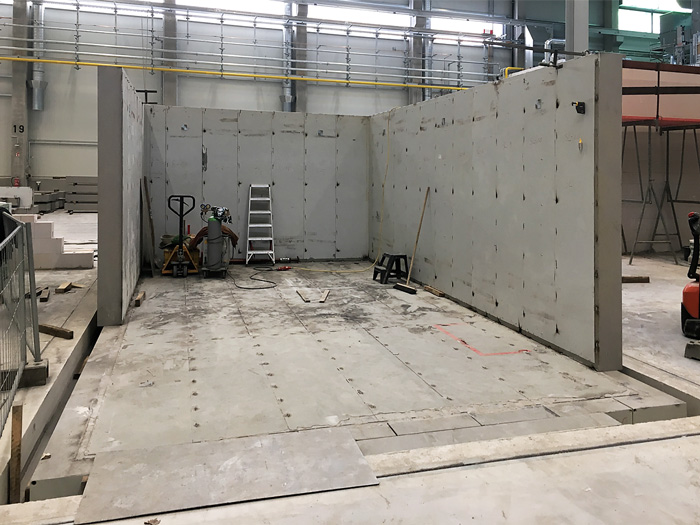

Wertschutzraum Klasse 11 / XI KB zertifiziert nach EN 1143-1 - Abbau und Wiederaufbau

Wandstärke der Modulpaneele: 250 mm
Aussenmaße in mm (HxBxT):   3300 x 4500 x 8000
Innenmaße in mm (HxBxT):      2800 x 4000 x 7500
Deckenträger:                          2 Stück
Gesamtgewicht:                       104 Tonnen
Gewicht Tür (anteilig):               2,4 Tonnen
Bauseits:                                 Wanne für ebenen Zugang vorbereitet

Wertschutzraum Klasse 13 / XIII KB zertifiziert nach EN 1143-1 - Goldlager -

Wandstärke der Modulpaneele: 415 mm (Stahlblechmantel gefüllt mit Spezialbeton)
Aussenmaße in mm (HxBxT):   3280 x 4300 x 3634
Innenmaße in mm (HxBxT):      2450 x 3470 x 2804
Gesamtgewicht inkl. Tür:          ca. 81 Tonnen
Wertschutzraumtür:                 ca. 3 Tonnen
